1  範圍

本標準規定了工業微波設備的要求、試驗方法、檢驗規則、標誌、標簽、使用說明書、包裝、運輸和貯存。

本標準適用於磁控管輸出微波頻率為2450MHz、915 MHz的工業微波設備。工業微波設備電源電壓三相交流380V、五線製。

2  規範性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡注日期的引用文件，其隨後所有的修改單（不包括勘誤的內容）或修訂版均不適於本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的新版本。凡是不注日期的引用文件，其新版本適用於本標準。

GB/T4457.5-1984   尺寸公差與配合注法

GB/T4458.2-1984   裝配圖中零部件的序號及其編排方法

GB/T5117-1995     碳鋼焊條

GB/T5226.1-1996    工業機械電氣設備一部分：通用技術條件

GB/T9969.1-1998    工業產品使用說明書總則

GB10436-89         作業場所微波輻射衛生標準

GB11358-1989       平帶傳動帶輪直徑尺寸

GB/T13384-1992    機電產品包裝通用的技術條件

GB/T14253-93      輕工機械通用技術條件

GB/T14665-1998    機械工程CAD製圖規則符合

GB/T15825.2-1995  金屬薄板成型性能與試驗方法通用試驗規則

GB16798-1997       食品機械衛生安全

3 分類與命名

3.1 下列術語和定義適用於本標準。

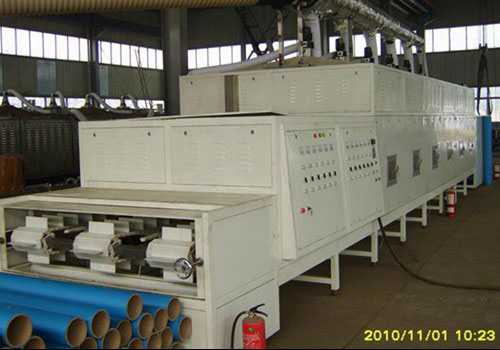

本微波設備由微波加熱箱體、電源箱體、橋身支架、傳動端架、傳輸係統、排濕係統、控製係統組成。用戶可根據實際情況配套傳動電機和控製係統。

3.2 型號編製方法

工業微波設備產品型號由兩部分組成，各部分之間用短橫相連。

3.2.1型號的第二部分由微波輸出功率、微波頻率代號、控製方式代號、結構代號、用途代號、加熱箱體數量六段級成。

3.2.2微波輸出功率用阿拉伯數字，單位kW。

3.2.3微波頻率代號見表1。

表1 微波頻率代號

3.2.4控製方式代號見表2

表2 控製方式代號

3.2.5結構代號見表3

表3 結構代號

3.2.6用途代號見表4

表4 特殊用途代號

3.2.7加熱箱體數量用阿拉伯數字，字體用下標。

3.2.8第二部分連續書寫、互相連接。

3.3型號編製舉例

    HN-60KWCG

   表示抖阴成人版微波幹燥殺菌設備。微波輸出功率60kW，微波頻率2450 MHz，常規控製，8個加熱箱體隧道複合式微波幹燥殺菌設備。

4  要求

4.1工業微波設備應按規定程序批準的圖樣和技術文件製造。零、部件具有互換

性和通用性。

4.2表麵

4.2.1鍍鋅層不得有漏鍍、漏噴、起皮、剝落現象，堅固件應鍍鋅處理。

4.2.2塗漆表麵均勻、光滑、色調一致，不得有皺紋、脫皮、氣泡、漏漆等缺陷。

4.3標準件和外購件

本產品所用標準件必須符合有關標準、外購件必須符合產品圖樣及有關規定。

4.4焊接件

焊縫要均勻、完整、不得有漏焊、虛焊等缺陷。

4.5加熱箱體、電源箱體、抑製器製造

加熱箱體、電源箱體焊接部位必須打磨、箱體表麵光滑、無硬劃傷及嚴重變形，外部尺寸允差不超過2㎜;抑製器焊接部位必須打磨，鉚釘牢固，無嚴重變形，外部尺寸允差不超過2㎜。

4.6安裝

4.6.1安裝完畢後檢查各部件、螺栓、螺絲、鉚釘是否堅固牢靠、拖輥轉動是否靈活。

4.6.2傳動帶的張緊力適當，傳送帶連接不得起邊。

4.6.3用水平儀檢測箱體是否在同一水平線上，箱體連接緊密，連接縫允差不超過1㎜，並清除箱體內雜質。

4.6.4電氣部分接線是否正確，接插件部分接觸是否良好。

4.7自動控製係統及電器安全

4.7.1 電器安全，保護裝置有效可靠。控製部分靈敏準確、運行可靠。

4.7.2絕緣電阻：直流電壓500V，絕緣電阻值≥1MΩ。

 接地電阻：交流電流10A 作用10S，接地電阻值≤140 mΩ。

  耐壓：    交流電壓1000V作用1min，不擊穿。

4.7.3微波輸出功率：名視功率誤差≤±10％。

4.7.4 微波泄漏≤5mW/cm2。

4.8 老煉

每台設備出廠前必須進行24小時的老煉，應滿足下列要求：

a)機器運轉正常、不得有異常聲音、箱體內不得有打火、卡帶等現象。

b)各連接件、緊固件不得有鬆動現象。

5 試驗方法

5.1 目測、手摸鍍鋅件、塗漆件表麵處理是否符合要求。

5.2 使用的標準件按對應的標準檢查、外購件必須檢查合格證以及是否符合產品圖樣和有關規定。

5.3 目測焊接件是否均勻、完整、有無虛焊、漏焊。

5.4 加熱箱體、抑製器、電源箱體等機件外部尺寸按圖紙要求用卷尺、直角尺檢測。目測表麵有無硬劃傷及嚴重變形，焊接部位是否打磨光滑。

5.5 對照圖紙檢測電氣部分接線是否有誤，用手搖、拔接插件是否接觸良好;

用相應工具檢查各部件、螺母、螺絲、鉚釘是否堅固牢靠;轉動拖輥查看拖輥轉動是否靈活;目測整機外觀有無硬劃傷及嚴重變形、汙漬等缺陷，用塞尺檢測箱體之間、箱體與抑製器之間的連接縫是否符合要求，用卷尺檢測整機的外型尺寸是否符合圖紙要求。

5.6 裝配質量、零件的機械加工質量按GB/T14253檢驗。

5.7電氣安全檢驗按GB/T5226.1-1996 工業機械電氣設備一部分：通用技術條件檢驗。

5.8 工業微波設備微波輻射按GB10436-89檢驗。

5.9 微波輸出功率測定

每次取水100㎏，在設備運行穩定工作狀態下幹燥1h後，稱量剩餘水的質

量，求取差值。上述操作總共不少於三次，然後求取差值的平均值。

微波輸出功率按式（1）計算：

                  W=K×Q……………………………………（1）

式中：K----理論微波脫水率，1㎏/h.kW

      Q----1h脫水平均值，㎏。

6  檢驗規則

6.1檢驗要求

工業微波設備應經製造廠質量管理部門逐件檢驗合格後方能出廠，並附有合格證，使用說明書，並在說明書或合格證上標明出廠日期。

6.2 出廠檢驗

6.2.1每台工業微波設備均由製造廠質量檢驗部門逐台檢驗合格，並附有證明產品質量合格的文件，使用說明書等方可出廠。

6.2.2出廠檢驗項目為整機外觀、微波泄漏值、絕緣電阻值、接地電阻值、耐壓、微波輸出功率有一項不合格時，則判該件產品不合格。

6.3型式試驗

型式試驗必須在出廠檢驗合格的基礎上進行。有下列情況之一時進行型式試驗：

a) 新產品投產或老產品轉廠生產的試製定型鑒定。

b) 正式生產後，結構、材料、工藝有重大變更，可能影響產品性能時。

c) 產品停產一年後再投產。

d) 正常生產時，每年進行一次。

e) 質量監督部門提出進行型式試驗要求時。

6.4型式試驗按本標準全部內容進行檢驗。

6.5型式試驗全部達到本標準要求為合格，若出現不合格項時，應加倍抽檢，再

出現不合格項，則視該批為不合格品。

7  標誌、標簽、使用說明書

7.1標誌。

每台工業微波設備應在其明顯位置裝有固定的銘牌，內容應包括：

a) 產品型號、名稱;

b) 主要參數;

c) 製造廠名稱;

d) 出廠編號或製造日期;

e) 執行標準。

7.2使用說明書

a) 產品介紹;

b) 安裝說明;

c) 注意事項;

d) 使用方法。

7.3產品隨機文件

a) 產品合格證

b) 產品使用說明書

c) 設備發貨清單

8  包裝、運輸、貯存

8.1包裝

工業微波設備的包裝應符合GB/T13384的規定。

8.2運輸

工業微波設備運輸時應避免碰撞、擠壓、防止損壞。

8.3貯存

工業微波設備應貯存在通風良好、幹燥的室內，周圍空氣中不應有其它氣體存在。
